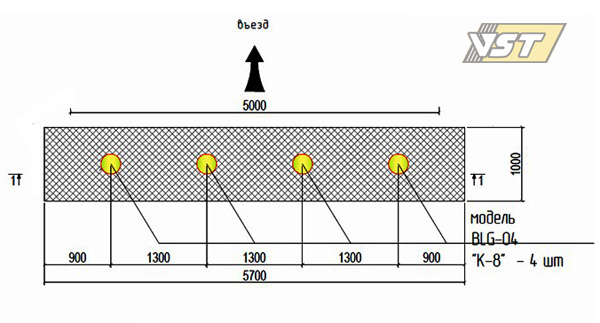

Пример проекта по классу К8















Электроснабжение.

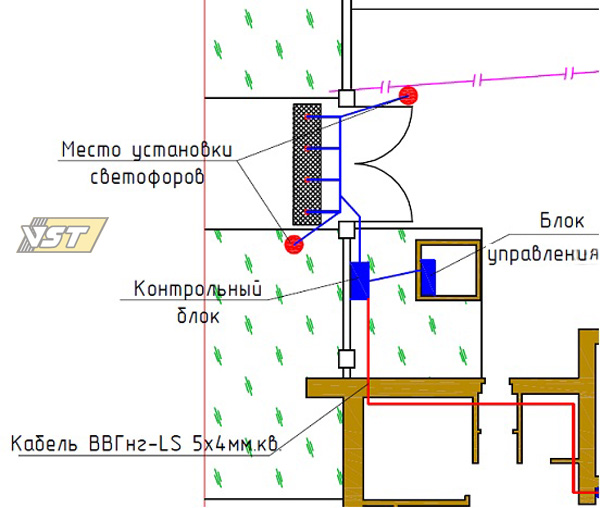

Контрольный блок въездной группы запитывается от существующего силового ЩР, установленного в помещении КПП кабелем ВВГнг-LS 5*4 мм.кв. Подключение выполнить через авт. выкл. Iном=16А. Кабель питания проложить по помещению в короб канале 40*20 мм, по улице кабель проложить в земле в ПНД ∅ 50 на глубине h=-0,7м. Контрольный блок установить по месту. Кабели от контрольного блока к дорожным блокираторам прокладываются в трубах ПНД ∅ 50 на глубине h=-0,7м. Кабели от контрольного блока к светофорам прокладываются в трубах ПНД ∅ 50 на глубине h=-0,7м. При производстве работ возможно изменение прокладки трассы кабелей. Подключение кабельных линий к источникам электроэнергии производить в присутствии представителя службы эксплуатации объекта. Все работы выполнять в строгом соответствии с ПУЭ. Глубина залегания в земле всех кабелей питания и управления не должна быть меньше 0,5м. Проходы кабелей через стены выполнить в гильзах с заделкой легкоудаляемым негорючим материалом.

Управление.
Управление дорожными блокираторами осуществляется кабелем КВБбШв
19*1.5 кв.мм от блока управления, установленного в помещении КПП и кнопочной панелью установленной непосредственно возле ворот.
При производстве работ возможно изменение прокладки трассы кабеля.
