Системы крепления пленочных покрытий к оконным конструкциям и тыловой защиты

Для защиты остекленных конструкций (окна, двери, входные группы и т.п.) объектов различного функционального назначения, при возможной угрозе возникновения террористических атак с применением взрывчатых веществ или взрывных устройств повышенной мощности (от нескольких десятков до тысячи килограммов в эквиваленте ТНТ (см. сценарии 2 и 3), а также ударных нагрузок при проявлениях вандализма необходимо проводить установку на стекла ударовзрывозащитных полимерных покрытий с системами их механического крепления (МК) и/или тыловой защиты (ТЗ).

Такой подход является наиболее эффективным, экономически оправданным и позволяет:
  • предотвратить или существенно снизить потенциальный вред здоровью и жизни людей от первичных и вторичных факторов поражения воздушной ударной волной, возникающей при несанкционированном наружном взрыве зарядов ВВ или ВУ;
  • предотвратить «затекание» ВУВ в помещения через оконные проёмы, тем самым минимизировать риск разрушения внутренних ограждающих конструкций (стен, перегородок и т.п.);
  • обеспечить сохранность материальных ценностей и информационных баз данных при возможных попытках проникновения в здания через светопрозрачные конструкции.

Проведённые натурные испытания и специальные исследования (совместно со специалистами Российской академией ракетных и артиллерийских наук, ФСО России и Министерства обороны РФ) позволяют считать, что для нейтрализации угроз целесообразно использовать следующие системы защиты.

Сценарий 2: защитные плёнки ARM (и их комбинации) с системой механического крепления краёв плёнки к раме (система МК).

Сценарий 3: защитные плёнки ARM (и их комбинации) с системой МК и системой тыловой защиты (система ТЗ).
Система МК


Система ТЗ

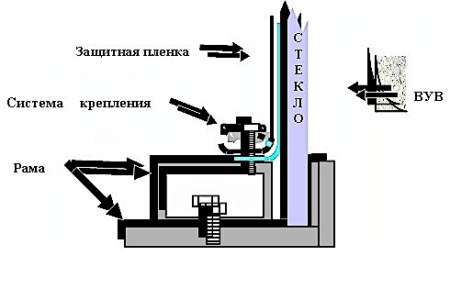

Система МК обеспечивает механическое крепление краёв плёнки к раме с помощью силовых профилей. В результате динамическая нагрузка от ВУВ равномерно распределяется на все элементы остеклённой конструкции.
Наиболее высокий уровень защиты обеспечивается при установке на стекло комбинации из двух пленок (ARM-360+ARM-360) c фиксацией по четырем сторонам рамы.

Преимущества данной системы:
  • быстро устанавливается на существующие окна;
  • не требует демонтажа остекления;
  • легко может быть адаптирована к различным типам рам;
  • может быть повторно использована после замены поврежденного стекла.
Система ТЗ состоит из ряда упругих элементов, устанавливается за стеклом и служит для противодействия вылету стекла с плёнкой внутрь защищаемого помещения под воздействием ВУВ повышенной мощности.

Преимущества данной системы:
  • обеспечение постоянного визуального контакта с окружающей средой;
  • возможность установки на те оконные конструкции, где пленка смонтирована ранее;
  • в сочетании с системой механического крепления обеспечивает в настоящее время, по сравнению с известными аналогами (защитные жалюзи, шторы и т.п.), максимальный уровень защиты от взрывных и ударных нагрузок повышенной мощности при сохранении высокого уровня пропускания естественного света.

Таким образом, комбинированное применение полимерных плёнок, систем их крепления к раме и тыловой защиты позволяет связать отдельные компоненты остекленной конструкции (стекло, пленку, раму) и стену в единый защитный блок, являющийся важным звеном в системе комплексной защиты зданий.

Проведённые натурные комплексные испытания показали, что
разработанные системы являются эффективным средством защиты остеклённых строительных конструкций и выдержали нагрузки от отраженной ВУВ, соответствующие возникающим при подрыве
100 кг ТНТ (система МК) и 1000 кг ТНТ (система МК+ система ТЗ).

Системы МК и ТЗ активно устанавливаются для защиты остекления банков, объектов транспортной инфраструктуры (аэропорты, вокзалы), частных владений.
