Общестроительные работы по установке ВДБ


Конкретные размеры котлована, каркаса фундамента и параметры кабельных трасс указываются в проекте для конкретного объекта
(примеры проектов по классам К12, К8 и К4).

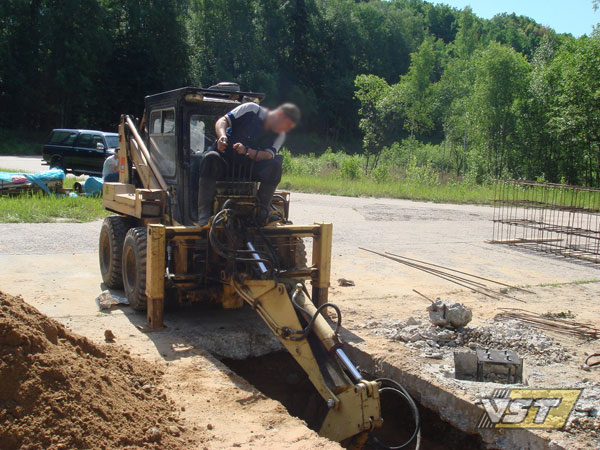

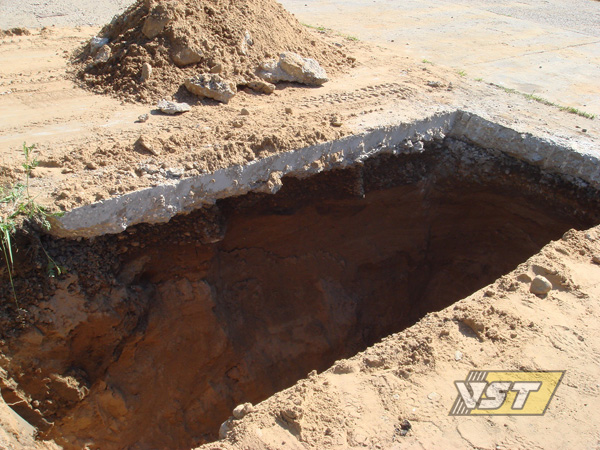

1. Резка асфальта, бетона, отрыв котлована.

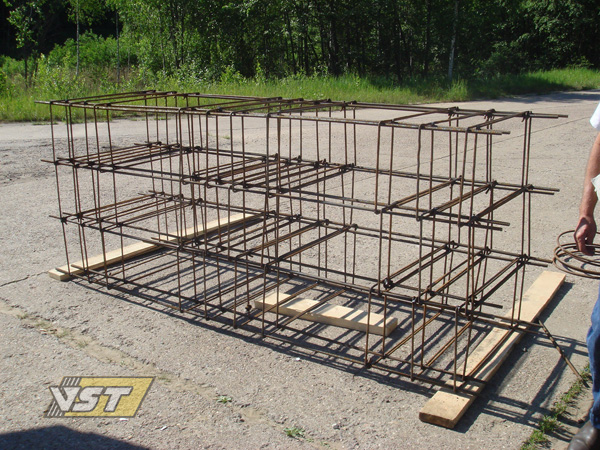

2. Сварка или вязка каркаса фундамента.



3. Засыпка на дно котлована 20 см щебня для дренажа.

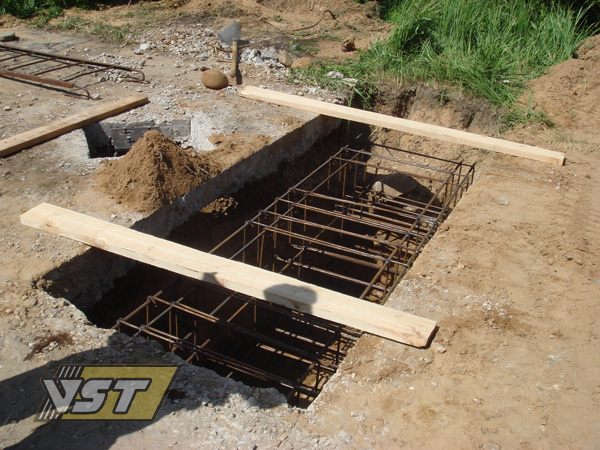

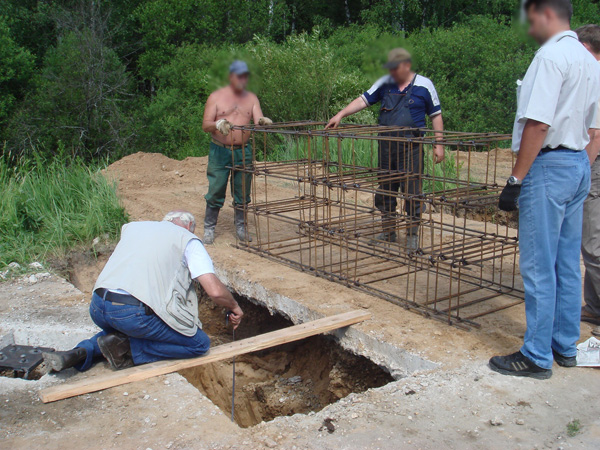

4. Установка каркаса.

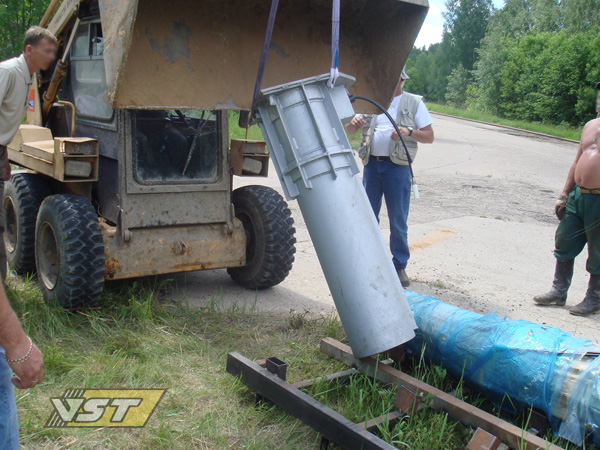

5. Установка ВДБ и закрепление в каркасе.

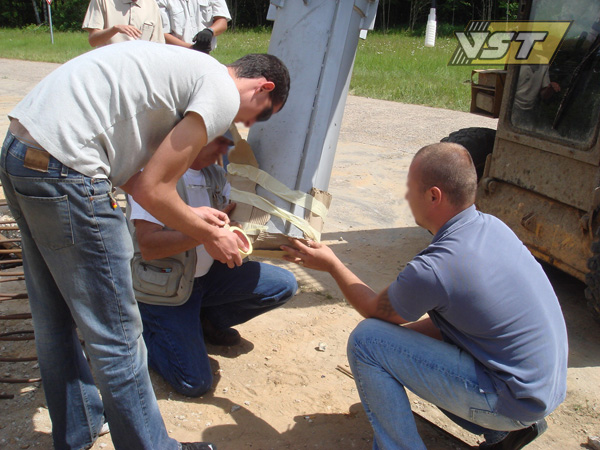

Нижняя часть гильзы закрывается картоном, чтобы избежать затекания бетона внутрь при бетонировании каркаса. Вместо картона можно положить на дно траншеи на дренаж деревянный брусок.

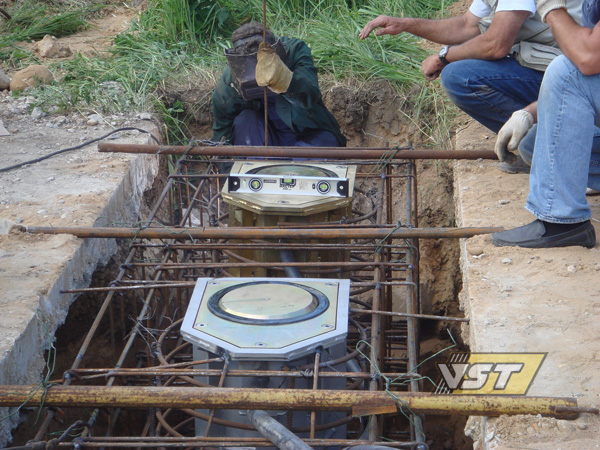

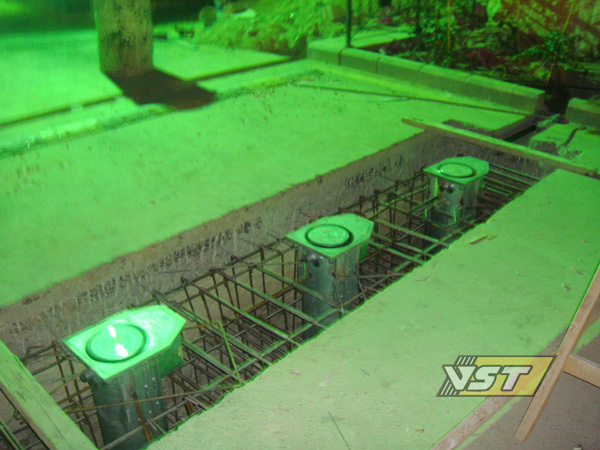

Гильза выравнивается СТРОГО по уровню и хорошо закрепляется в каркасе (подваривается прутками). Она стоит на дренаже, вокруг нее по диаметру подсыпается песок – главное избежать затекания бетона при заливке и сохранить горизонтальность верней крышки! Обязательно промерять расстояние между центрами ВДБ (не более 130 см).

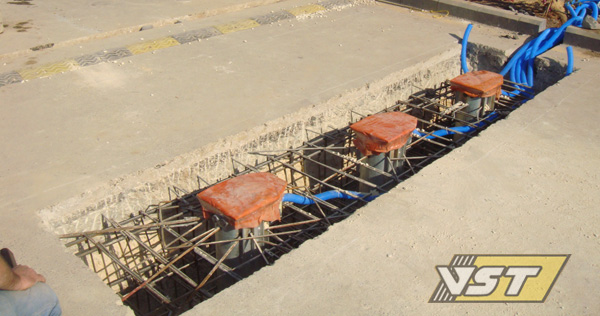

Перед заливкой бетона в отверстия КАЖДОЙ гильзы вставляются трубы ПНД-50 с кабелями, а верхняя крышка закрывается полиэтиленом, чтобы не испачкать бетоном.
Уровень крышки – это уровень асфальта, поэтому при бетонировании в тех местах, где в дальнейшем будет асфальт, крышка должна выступать из бетона на толщину асфальтового покрытия.

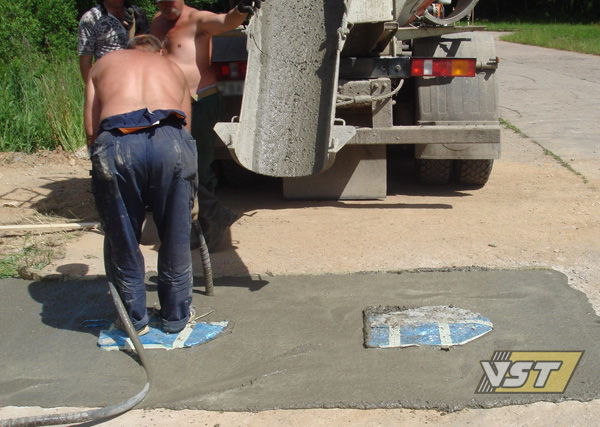

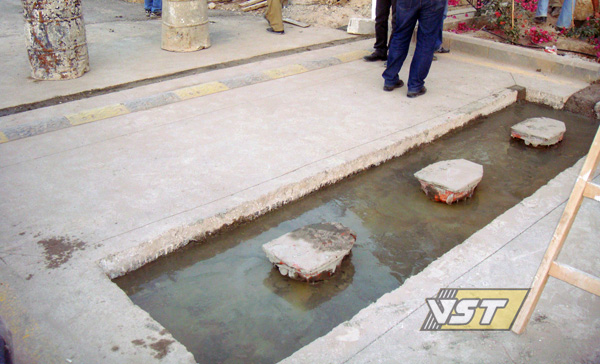

6. Бетонирование.



Уплотнение вибратором.





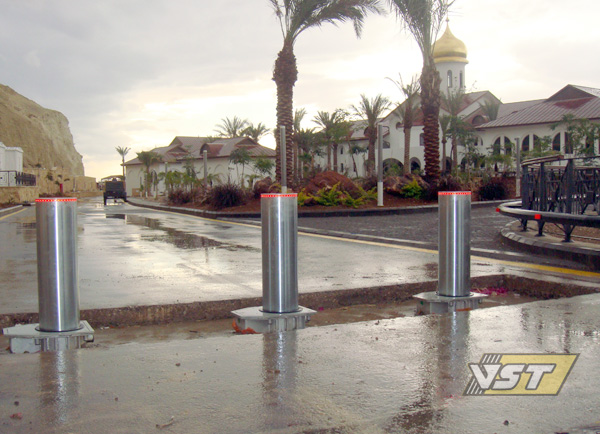

Общий вид рубежа блокираторов до асфальтировки.



Бетонирование фундамента контрольного блока.

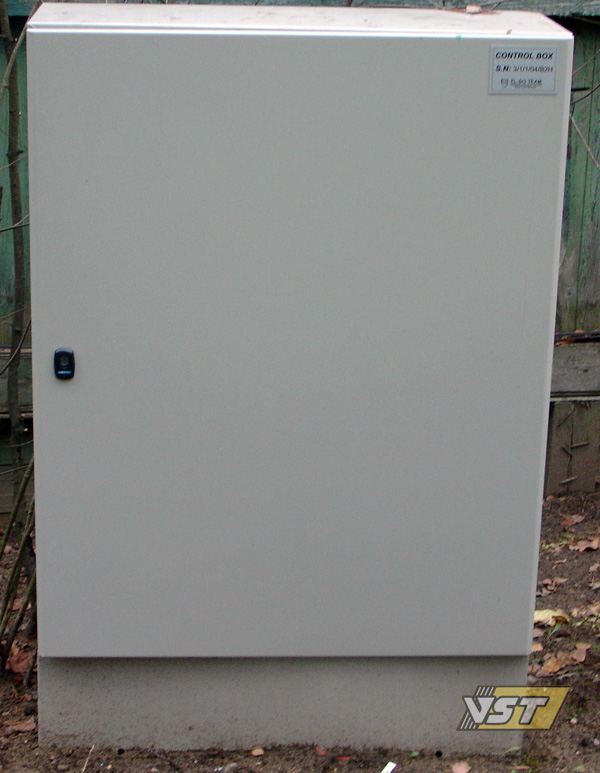

Контрольный блок на 4 блокиратора (40 глубина х 110 высота х 80 ширина).
